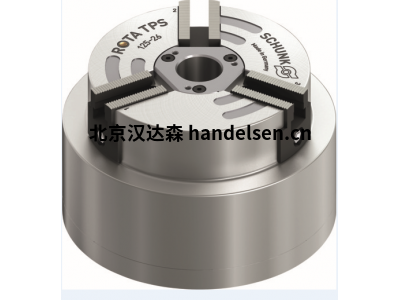

 　　schunk旋转卡盘TPS 125-26 Z-SV90°

　　描述

　　标准版固定式动力车床卡盘

　　产品特点：

　　三爪楔形卡盘

　　通孔：26毫米

　　主轴架：Z120

　　颚接口：1/16“ x 90°螺母11H7

　　技术数据：

　　每个下巴行程：3毫米

　　最高 6 bar时的夹紧力：22 kN

　　最高 工作压力：3-8 bar

　　卡盘高度：103毫米

　　重量：12公斤

　　技术数据ROTA TPS 125-26 Z-SV90°ID

　　0816126

　　锯齿

　　1/16英寸x 90°

　　最高 夹紧力(6 bar时)[kN]

　　22

　　最小 工作压力[bar]

　　3

　　最高 工作压力[bar]

　　8

　　每下颌行程[mm]

　　3

　　重量[公斤]

　　12

　　定义夹紧力

　　夹紧力是在卡盘爪上产生的各个力的算术总和，在最大压力和最大扭矩下的距离为“ H”。规格仅针对雄克使用的润滑脂。

　　供货范围

　　动力车卡盘，螺柱，T型螺母，直型接头，肘管接头，组装工具，操作手册;没有上颚
