　　1324514版

　　NET版本

　　通过评估

　　以太网猫

　　感应线

　　4 m，M12插头上的M8插头

　　控制线

　　Y分配器4 m，RJ-45插头上的M12插头和3针电源(开放线束)

　　重量[公斤]

　　0.3

　　校准1

　　SI-200-8

　　测量范围Fx，Fy [N]

　　±200

　　测量范围Fz [N]

　　±360

　　测量范围Mx，我的[Nm]

　　±8

　　测量范围Mz [Nm]

　　±8

　　校准2

　　SI-500-20

　　测量范围Fx，Fy [N]

　　±500

　　测量范围Fz [N]

　　±900

　　测量范围Mx，我的[Nm]

　　±20

　　测量范围Mz [Nm]

　　±20

　　过载Fx，Fy [N]

　　±2500

　　过载Fz [N]

　　±4500

　　重载Mx，我的[Nm]

　　±100

　　过载Mz [Nm]

　　±100

　　共振频率Fx，Fy，Mz [Hz]

　　2200

　　谐振频率Fz，Mx，我的[Hz]

　　2600

　　分辨率Fx，Fy [N]

　　0.1

　　分辨率Fz [N]

　　0.1

　　分辨率Mx，我的[Nm]

　　0.005

　　分辨率Mz [Nm]

　　0.005

　　直径D [mm]

　　82

　　高度Z [mm]

　　25.4有关该系列的一般说明

　　恶劣的环境条件

　　请注意，在恶劣的环境条件下使用(例如，在冷却液区域，铸件和研磨粉尘中)会大大缩短设备的使用寿命，我们将不承担任何保证。但是，在许多情况下，我们可以找到解决方案。请与我们联系以获取帮助。

　　搬运重量

　　是连接到法兰的总负载的重量。在设计时，必须注意允许的力和力矩。请注意，超过建议的处理重量会缩短使用寿命。

　　测量精度

　　<22%C下

　　通过

　　EtherCAT，以太网，串行接口(RS-485) 评估时测量范围上限值的2%

　　防溅水

　　-

　　外壳

　　铝质

　　保修

　　12个月

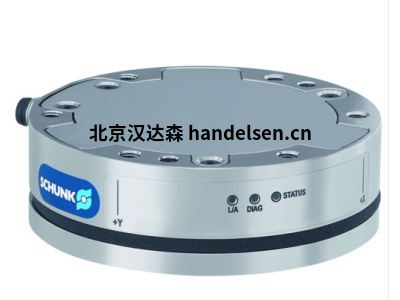

　　刚性六轴力/扭矩传感器，可在所有六个自由度上进行精确测量

　　应用领域

　　普遍适用于机器人应用，例如触觉，医学，研磨，测试，插入以及研发

　　优势–您的利益

　　紧凑的设计

　　由于节省空间的建立与集成电子元件

　　的两个校准可

　　由此两个测量的范围可以通过web接口来控制

　　即插即用工作

　　库卡和通用机器人直接兼容经由软件模块

　　节约成本，尽管高精度

　　由于优化制造

　　鲁棒设计

　　确保了较高的过载范围，即使在短期过载时也可以防止损坏

　　带LED显示屏的版本

　　用于状态显示在传感器上，无需通过控制器进行评估

　　选项和特殊信息

　　6轴力/扭矩传感器

　　应变仪(DMS)测量在所有六个自由度(Fx，Fy，Fz，Mx，My和Mz)上施加的应变。来自DMS的信号直接在传感器中处理，并通过各种通信协议以力和力矩的形式提供。

　　感应线

　　在EtherNet或EtherCAT版本中，传感器电缆通过6针M8连接器直接连接到传感器，并通过8针M12连接器端接至控制电缆。电压供应和通讯通过传感器电缆共同引导，长度为4 m。高度灵活的传感器电缆被屏蔽，从而保护传感器信号免受电场和机械负载的影响。

　　控制线

　　控制电缆通过EtherNet或EtherCAT版本的8极M12插座直接连接到传感器电缆。它长4 m，由一条Y型配电电缆组成，该电缆将电压和通讯分开。电源电缆的末端为裸线(5极)，通信电缆的末端为RJ-45连接器，可通过EtherNet或EtherCAT控制器进行评估。控制电缆通过带有串行接口(RS-485)的6针M8连接器直接连接到传感器。它长3 m，末端带有USB连接器，可通过控制器或工业PC进行评估。
