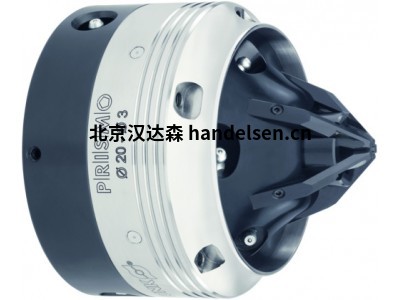

通过采用直接夹持，即不使用筒夹或者减径套，SCHUNK 刀具刃磨刀柄 PRISMO3 可以夹持直径在 3 mm 至 20 mm 之间的所有刀杆，完全自动作出更改。
应用领域
| 祁佳强 QQ：2850590582 手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
用于优化的磨削以及测量和测试应用
优点 - 为您带来的益处
灵活
无需使用减径套或筒夹即可直接无缝夹持直径在 3 mm 至 20 mm 之间的刀杆
干扰轮廓少
砂轮的停止不会受到任何阻碍，即使加工操作难度较高。
可自动化
每天可 24 小时自动自主上料
降低装调成本
与常规各种类型的刃磨刀柄相比，PRISMO3 的装调时间最高可降低 70%。 ...
PRISMO3 - M30
描述
PRISMO3 - M30, 机械式刀具刃磨刀柄
最小夹持直径: 3 mm
最大夹持直径: 20 mm
技术参数 PRISMO3 - M30ID
0206601
最小夹持直径 D1 [mm]
3
最大夹持直径 D1 [mm]
20
G
M30x1.5
单指行程 [mm]
8.5
活塞行程 [mm]
22.5
最大启动力 [kN]
10
最大夹紧力* [kN]
12.5
重量 [kg]
6.4产品系列的常规说明
回转精度
在最大夹持力下，整个夹持范围的未夹持长度为 45 mm 时，≤ 0.01 mm
为工艺条件调整确保更高的回转精度
重复精度 < 0.005 mm
PRISMO3 - M32
描述
PRISMO3 - M32, 机械式刀具刃磨刀柄
最小夹持直径: 3 mm
最大夹持直径: 20 mm
技术参数 PRISMO3 - M32ID
0206602
最小夹持直径 D1 [mm]
3
最大夹持直径 D1 [mm]
20
G
M32x1.5
单指行程 [mm]
8.5
活塞行程 [mm]
22.5
最大启动力 [kN]
10
最大夹紧力* [kN]
12.5
重量 [kg]
6.4产品系列的常规说明
回转精度
在最大夹持力下，整个夹持范围的未夹持长度为 45 mm 时，≤ 0.01 mm
为工艺条件调整确保更高的回转精度
重复精度 < 0.005 mm
