schunk

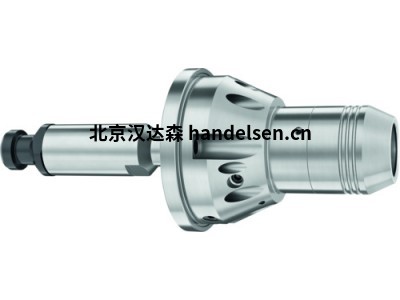

schunk刀具磨削WZS ANCA SK50 Ø12x111

WZS ANCA SK50 Ø12x111, 刀具磨削刀柄

　　WZS ANCA

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　采用张紧力驱动的液压刀柄

　　刀具夹持接口: SK 50

　　夹持直径 D1: 12 mm

　　伸出长度 L1: 111 mm

　　回转精度: 2.5 x D 处 < 0.003 mm

　　技术参数 WZS ANCA SK50 Ø12x111ID

　　0206746

　　技术

　　采用张紧力驱动的液压刀柄

　　系列

　　WZS ANCA

　　刀具夹持接口

　　SK 50

　　夹持直径 D1

　　12 mm

　　D2 [mm]

　　36.5

　　D6 [mm]

　　21.5

　　L1 [mm]

　　111

　　L2 [mm]

　　50

　　L4 [mm]

　　52

　　L10 [mm]

　　5.5

　　L11 [mm]

　　32.1

　　重量 [kg]

　　3.3产品系列的常规说明

　　型号

　　液压膨胀刀柄座 Ø 105 mm

　　动力驱动夹持

　　回转精度

　　2.5 x D 处 < 0.003 mm

　　刀具柄部质量

　　h7

　　减径套

　　使用减径套可夹持柄部直径不同的刀具

　　单独

　　可按照客户要求，提供其他尺寸和订制设计

　　还可以根据要求制作特殊接口。

schunk刀具磨削WZS ANCA SK50 Ø12x111
